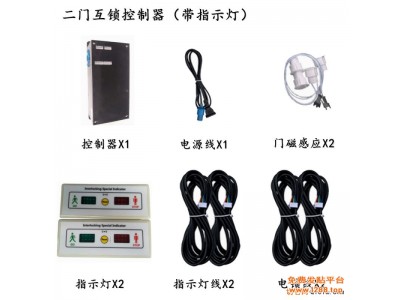

电子互锁缓冲间互锁气闸门控制器两门三门互锁洁净室连锁

一、工作原理：

1、接通电源后打开电源开关，两门关闭，系统即开始正常工作。当外门被打开后，另内门自动闭锁，员工进入气闸室，必须关闭外门，才能将内门打开，然后关闭内门。

2、当有一扇门打开10秒后仍未关闭，则蜂鸣器发出提示音（嘟-嘟-嘟），提醒用户关门。

3、当有一扇门打开180秒后，另一扇门则自动解锁，在应急情况下可按复位键开门。

4、在停电情况下，电控锁会自动解开，两门都可以打开。

5、如有应急时可按复位按钮强制解锁。

二、安装方法：

1、电控锁安装：在门框开一个直径30mm的圆孔（电控锁安装孔），将电控锁连接线按插槽方向插好后再插入锁体，然后根据锁体面板上的固定孔钻两个4.2mm的圆孔，用4*10mm的抽芯铝铆钉或者4mm螺丝固定。

2、锁片安装：锁体安装完毕后根据锁体面板的位置来确定锁片的位置，然后根据锁片形状在门侧面上开一个直径30mm的圆孔，（注意：此孔不是在锁片中心位置，应该是往中心一边移5mm，），放入锁片对准电子锁锁舌在中心位置然后用同样的方法固定锁片。

3、指示灯安装：指示灯安装在旁边或比较醒目的位置，开孔尺寸130mm*50mm。指示灯设有两个接口可插任意一个。

4、控制盒安装：将控制盒固定在气闸间顶部，两根连接线分别与电控锁相连，接通220V电源即可正常使用。

三、注意事项：

1、该连锁必须与闭门器或普通门锁配合使用。

2、合叶好装三块，防止门下垂，以免影响所和锁片的整齐度。

3、门缝较大时用垫片来调节锁与不锈钢锁片的间隙。

4、锁片与电控锁面板必须对准，发射区与接收区必须靠同一侧。

5、连接线插入锁体和控制盒时请注意方向。

6、电控锁可以安装在门框上方或门框侧面均可。
