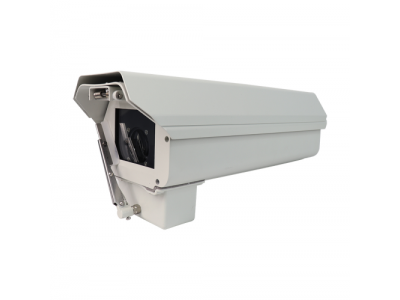

耘农智慧自主研发生产的XF-CQ17洞外亮度检测器，采用高精度芯片，数据精度高，稳定性好。XF-CQ17洞外亮度检测器具有通讯、报警和显示功能，安装简单，维护简便，能够实时给出隧道口真实亮度值，为照明控制自动化提供依据。
二、产品特点
（1）实时检测
（2）反应灵敏
（3）维护简便
（4）显示清晰
三、外形尺寸
四、安装说明
洞外亮度检测器为一体化设计，安装在隧道外，镜头方向指向隧道口中心位置，设备距隧道口一个行车视距，安装高度3-5米。
注：行车视距是指汽车在行驶中，当发现障碍物后，能及时采取措施，防止发生交通事故所需要的必须的最小距离。
停车视距对照表：
五、技术参数
检测范围 0-7000cd/㎡
测量角度 垂直≥20°水平≥20°
测量精度 ≤0.1cd/㎡
环境温度 -40-65℃
环境湿度 0-100%RH（无冷凝）
通讯接口 1路4-20mA，1路RS485
供电电压 220V±15%VAC 50HZ
防护等级 IP66
整机重量 2.5kg
外形尺寸 376 x136 x164mm
六、修改报警值
（1）正常工作状态下，数码管数据实时显示。
（2）正常工作状态下，按动一下键，查看报警值高限，按键可切换查看报警值低限，查看报警值低限再按动键可切换正常工作状态。
（3）查看报警值时，按动键进入报警值设置：
·共5位数码管，从左到右依次为1、2、3、4、5，每次进入报警值设置都会从第5位开始闪烁；
·按动键可修改闪烁位数值，数值0-9循环；
·按动键，可切换闪烁位，第1位闪烁时按动键会保存报警值并返回正常工作状态。
注意：设置报警值时，3秒无操作会返回正常工作状态，设置值不保存。
6.4-20mA转换对照表
电流与亮度对照表如图所示：
七、Modbus RTU通讯协议
（1） CRC 说明
以下所有说明中，MODBUS RTU 协议中的 CRC16 两字节，按照 MODBUS规定：低字节前，高字节在后。 以下说明中，假定传感器站号 0xFF（传感器缺省站号为 FF）
（2）校验
用于判断接收信息是否出错，校验方法采用的是16位冗余循环码（CRC16），校验对象为除去检验字节本身的所有字节。校验码采用低字节在前，高字节在后。
校验计算方式代码如下：
int CRC_Check(unsigned char *m_Data,short m_Size)
{
int i0,i1;
char CRC16Lo,CRC16Hi, SaveHi,SaveLo;
CRC16Lo = 0xFF; CRC16Hi = 0xFF;
for(i0=0;i0
